2023-12-15
微機保護是用微型計算機構成的繼電保護，是電力系統繼電保護的發展方向。
微機保護由硬件和軟件兩部分組成。微機保護的軟件由初始化模塊、數據采集管理模塊、故障檢出模塊、故障計算模塊、自檢模塊等組成；微機保護的硬件電路由六個功能單元構成，即數據采集系統、微機主系統、開關量輸入輸出電路、工作電源、通信接口和人機對話系統。
微機保護裝置的數字核心一般由CPU、存儲器、定時器/計數器、Watchdog等組成。目前數字核心的主流為嵌入式微控制器（MCU），即通常所說的單片機;輸入輸出通道包括模擬量輸入通道（模擬量輸入變換回路（將CT、PT所測量的量轉換成更低的適合內部A/D轉換的電壓量，±2.5V、±5V或±10V）、低通濾波器及采樣、A/D轉換）和數字量輸入輸出通道（人機接口和各種告警信號、跳閘信號及電度脈沖等）。

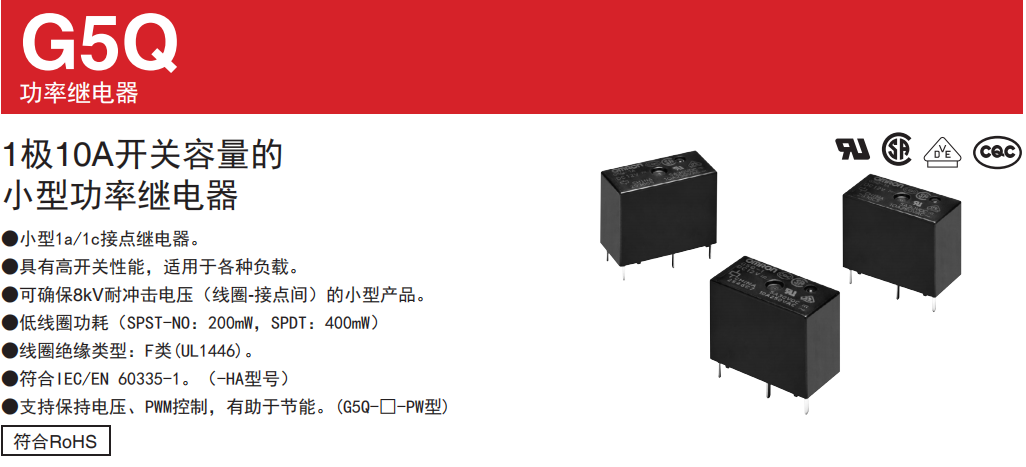

那么您知道歐姆龍繼電器在微機保護裝置里面起到什么作用嗎?下面為大家介紹歐姆龍繼電器在微機保護裝置中的應用。如圖示:
功能：吸合跳閘，信號檢測、報警
