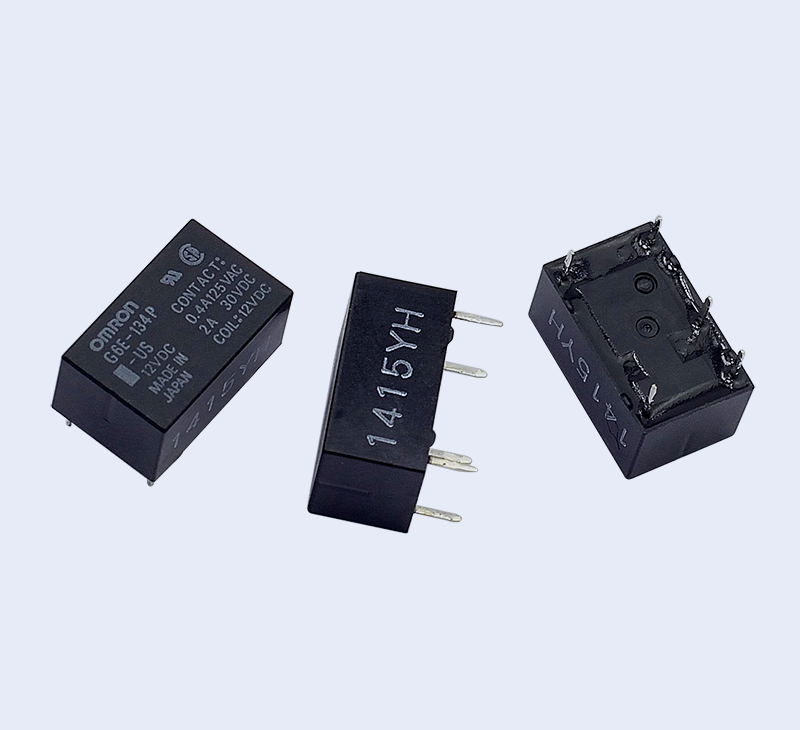

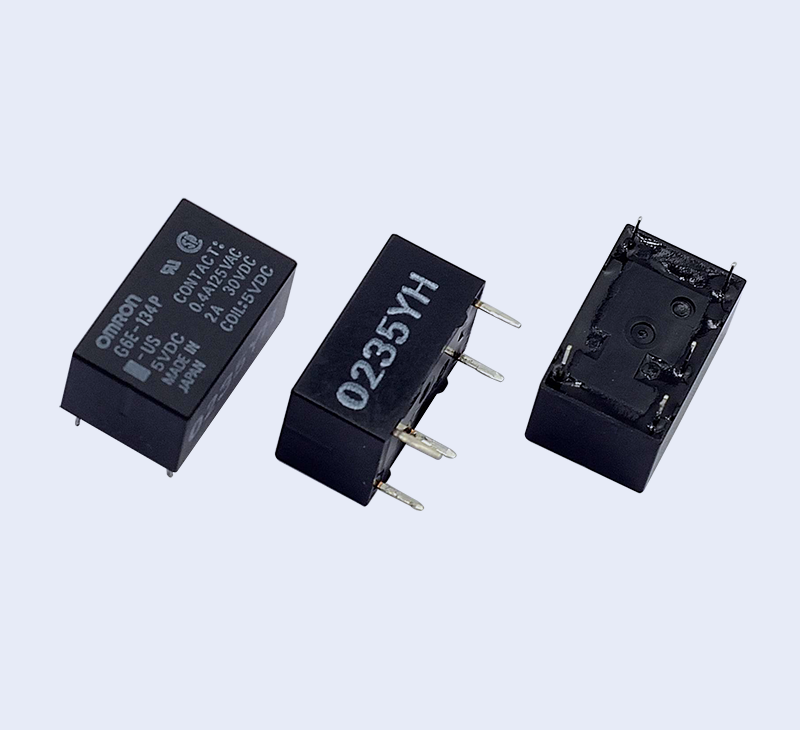

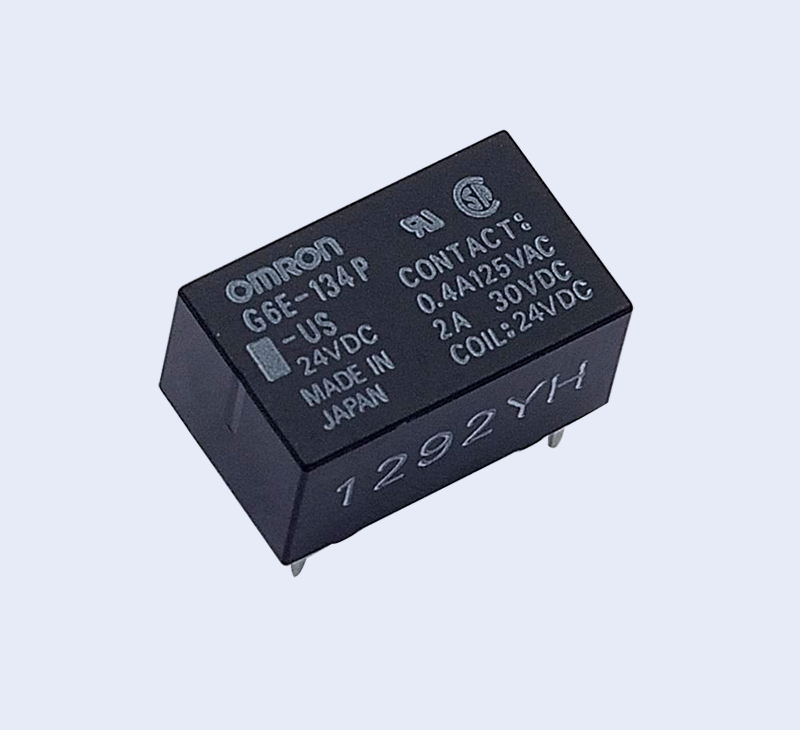

G6E歐姆龍小型繼電器

G6E 小型、高靈敏度的1極信號切換繼電器
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項

G6E 小型繼電器

小型 高靈敏度的1極信號切換繼電器

? 感應消耗電力僅98mW（額定消耗電力：200mW）的高靈敏度

? 確保耐沖擊電壓1,500V（10×160 μs），F(xiàn)CC規格標準的設計

? 考慮到自動封裝，采用桿狀包裝

? 塑料密封型，可以自動焊接

? 備有超聲波清洗型

? 取得標準型號UL、CSA認證

■ 種類
標準型（UL、CSA規格認證）
種類
分類

接點構成
單穩型 1繞組閉鎖型 2繞組閉鎖型 最小包裝單位
標準型 低靈敏度型 標準型 標準型 低靈敏度型
型 號 線圈額定
電壓(V) 		型 號 線圈額定
電壓(V) 		型 號 線圈額定
電壓(V) 		型 號 線圈額定
電壓(V) 		型 號 線圈額定
電壓(V)
1c G6E-134P-US DC 5 G6E-134PL-US DC 5 G6EU-134P-US DC 5 G6EK-134P-US DC 5 G6EK-134PL-US DC 5 25個/桿裝
DC 6 DC 6 DC 6 DC 6 DC 6
DC 9 DC 9 DC 9 DC 9 -
DC 12 DC 12 DC 12 DC 12 DC 12
DC 24 DC 24 DC 24 DC 24 DC 24
DC 48 - - - - - - - -
注.有關G6E-194P-US型請向本公司銷售人員查詢。
超聲波清洗對應型
種類
分類

接點構成
單穩型 1繞組閉鎖型 2繞組閉鎖型 最小包裝單位
標準型 低靈敏度型 標準型 標準型 低靈敏度型
型 號 線圈額定
電壓(V) 		型 號 線圈額定
電壓(V) 		型 號 線圈額定
電壓(V) 		型 號 線圈額定
電壓(V) 		型 號 線圈額定
電壓(V)
1c G6E-134P-US-U DC 5 G6E-134PL-US-U DC 5 G6EU-134P-US-U DC 5 G6EK-134P-US-U DC 5 G6EK-134P-US-U DC 5 25個/桿裝
DC 6 - - DC 6 -
DC 9 - - DC 9 -
DC 12 DC 12 DC 12 DC 12 DC 12
DC 24 DC 24 - DC 24 DC 24
DC 48 - - - - - - - -



■ 額定值
操作線圈/單穩型

項目
分類 額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		動作電壓
(V) 		復位電壓
(V) 		最大允許電壓
(V) 		消耗功率
(mW)
標準型 DC 5 40.0 125 70%以下 10%以上 190%
（at23℃） 		約200
6 33.3 180
9 22.2 405
12 16.7 720
24 8.3 2,880
48 8.3 5,760 170%
（at23℃） 		約400
超高靈敏度型 DC 5 79.4 63 70%以下 10%以上 170%
?（at23℃） 		約400
6 66.6 90
9 44.3 203
12 33.3 360
24 16.7 1,440
操作線圈/1繞組閉鎖型

項目
分類 額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		置位電壓
(V) 		重置電壓
(V) 		最大容許電壓
(V) 		消耗功率
置位線圈(mW) 重置線圈(mW)
雙橫桿
接點 		DC 5 40.0 125 70%以下 70%以下 190%
（at23℃） 		約200 約200
6 33.3 180
9 22.2 405
12 16.7 720
24 8.3 2,880
操作線圈/2繞組閉鎖型

項目
分類 額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		置位電壓
(V) 		復位電壓
(V) 		最大容許電壓
(V) 		消耗功率
置位線圈 重置線圈 置位線圈 重置線圈 置位線圈(mW) 重置線圈(mW)
標準 型 DC 5 40.0 40.0 125 125 70%以下 70%以下 190%
（at23℃） 		約200 約200
6 33.3 33.3 180 180
9 22.2 22.2 405 405
12 16.7 16.7 720 720
24 8.3 8.3 2,880 2,880
低靈敏度型 DC 5 79.4 79.4 63 63 70%以下 70%以下 170%
（at23℃） 		約400 約400
6 66.6 66.6 90 90
9 44.3 44.3 203 203
12 33.3 33.3 360 360
24 16.7 16.7 1,440 1,440
注1. 額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。
注2. 動作特性指的是線圈溫度為+23℃時的值。
注3. 最大容許電壓指的是繼電器操作電源的電壓容許變動范圍的最大值。
注3. 環境溫度和最大允許電壓的關系請參考相關頁
開關部(接點部)

負載
項目
阻性負載 感性負載
（cosφ=0.4、L/R=7ms）
接點機構 雙橫桿接點
接點材質 Au合金+Ag
額定負載 AC125V 0.4A、DC 30V 2A AC125V 0.2A、DC 30V 1A
額定通電電流 3A
接點電壓的最大值 AC250V、DC220V
接點電流的最大值 3A

■ 性能(含超聲波洗凈對應型)
項目 分類 單穩型 1繞組閉鎖型 2繞組閉鎖型
接觸電阻＊1 50mΩ以下
動作（置位）時間＊2 5ms以下（約2.9ms、但是
DC48V線圈約2.4ms） 		5ms以下（約2.3ms）
復位（重置）時間＊2 5ms以下(約1.3ms) 5ms以下（約2.3ms）
最小置位脈沖幅度 - 15ms
最小復位脈沖幅度 - 15ms
絕緣電阻＊3 1,000MΩ以上（DC500V兆歐表）
耐沖擊電壓 線圈與接點間 2,500V 10×160（μs）（FCC part68標準）
同極接點間 1,500V 10×160（μs）（FCC part68標準）
耐壓 線圈與接點間 AC1,500V 50/60Hz 1min
同極接點間 AC1,000V 50/60Hz 1min
振動 耐久 10～55～10Hz 單振幅2.5mm（雙振幅5mm）
誤動作 10～55～10Hz 單振幅1.65mm（雙振幅3.3mm）
沖擊 耐久 1,000m/s2
誤動作 300m/s2
壽命 機械 1億次（開關頻率36,000次/h）
電氣 10萬次以上（額定負載AC125V 0.4A 電阻負載、AC125V 0.2A 感性負載）（開關頻率1,800次/h）
50萬次以上（額定負載DC30V 2A 電阻負載、DC30V 1A 感性負載）（開關頻率1,800次/h）
20萬次以上（DC30V 3A 電阻負載）（開關頻率1,800次/h）
故障率P水準（參考值＊4） DC10mV 10μA
使用環境溫度 -40～+70℃（無結冰、無凝露）
使用環境濕度 5～85%RH
重量 約2.7g
注. 上述為初始值
*1. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
*2. ( )內的值為實際值。
*3. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
*4. 該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。

該值根據開關頻度、使用環境不同會有所變化，請事先確認實際使用條件后再使用。
單穩型
G6E-134P-US
G6E-134PL-US
G6E-134P-US-U
G6E-134PL-US-U
G6E:Dimensions1
印刷基板加工尺寸
(底視圖)尺寸公差為:±0.1
g6e 		端子配置/內部連接圖
(底視圖)
G6E:Dimensions2

1繞組閉鎖型
G6EU-134P-US
G6EU-134P-US-U
G6E:Dimensions7
印刷基板加工尺寸
(底視圖)尺寸公差為:±0.1
g6e 		端子配置/內部連接圖
(底視圖)
G6E:Dimensions8


2繞組閉鎖型
G6EK-134P-US
G6EK-134PL-US
G6EK-134P-US-U

G6E:Dimensions13
印刷基板加工尺寸
(底視圖)尺寸公差為:±0.1
g6e 		端子配置/內部連接圖
(底視圖)
G6E:Dimensions14
