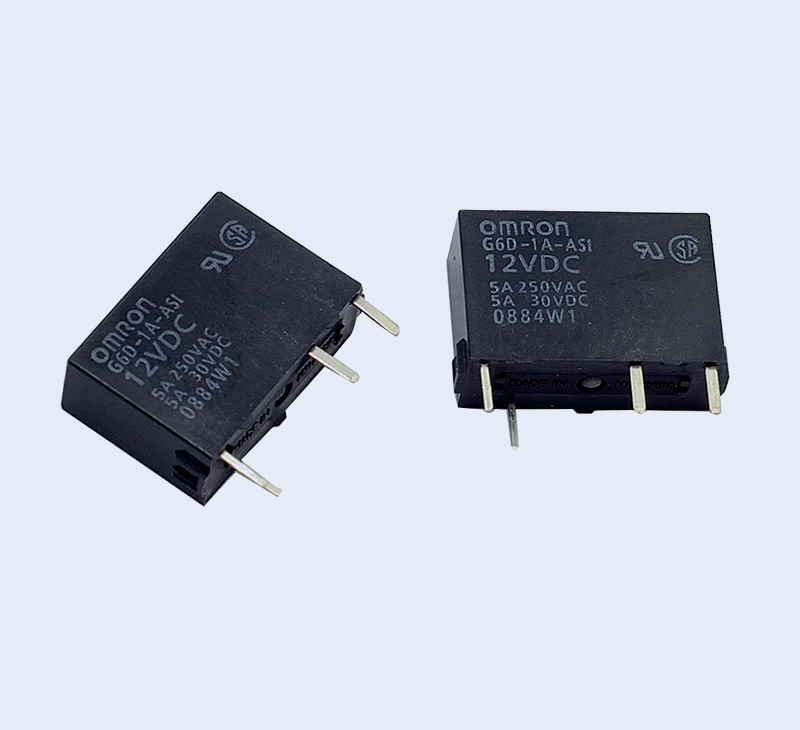

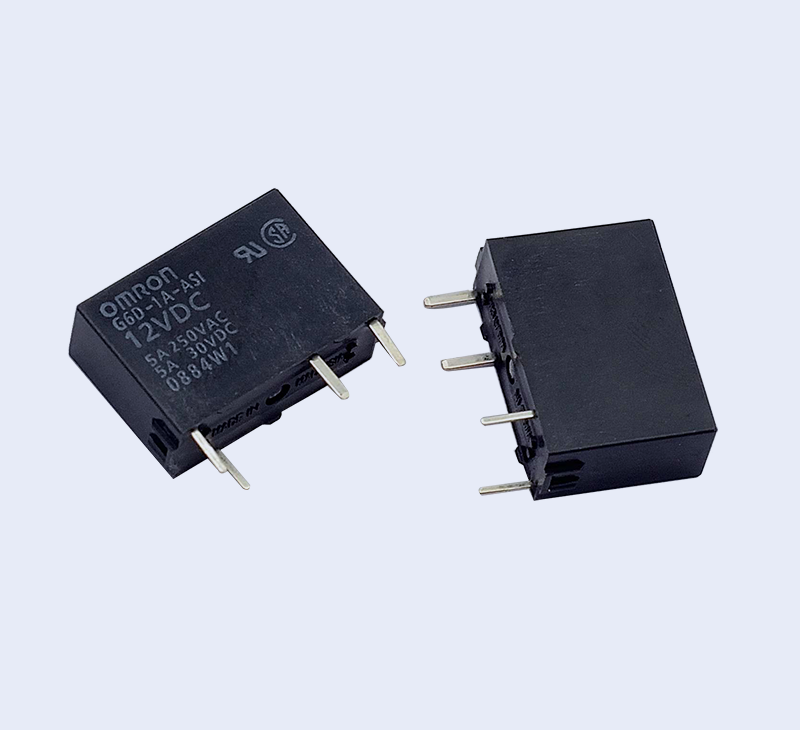

G6D 功率繼電器
用于PC（可編程控制器）、溫控器等輸出用途的小型纖細型功率繼電器
? 對應高密度安裝，面積減少約45%（于本公司G6B相比）（寬6.5mm×長17.5mm×高12.5mm）
? 小型繼電器，但可做到5A（AC250V、DC30V）的開閉能力
? 2A（AC250V、DC30V）具有可以實現30萬次開閉的高耐久性。
|
接點構成
|
型號
|
線圈額定電壓(V)
|
最小包裝單位
|
|
1a
|
G6D-1A-ASI
|
DC 5
|
25個/桿裝
|
|
DC12
|
|
DC24
|
|
G6D-1A-ASI-AP
|
DC12
|
|
DC24
|
接線插座
|
繼電器型號
|
適用插座
|
最小包裝單位
|
|
G6D-1A-ASI
|
P6D-04P
|
25個
|
|
注.訂購時，請注明線圈額定電壓（V）。
|
|
例：G6D-1A-ASI DC5
|
|
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
|
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(mW)
|
|
DC
|
5
|
40
|
125
|
70％
以下*
|
10％以上
|
160％
（at23℃）
|
約200
|
|
12
|
16.7
|
720
|
|
24
|
8.3
|
2,880
|
|
注.
|
|
*1.額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%
|
|
*2.動作特性為線圈溫度在+23℃時的值。
|
|
*3.最大允許電壓為繼電器線圈能施加的電壓的最大值。
|
|
＊但是反方向安裝時為75%以下。
|
|
|
阻性負載
|
|
接觸機構
|
單
|
|
接點材質
|
Ag合金（無Cd材料）
(Ag合金（無Cd材料）+鍍Au)＊
|
|
額定負載
|
AC250V 5A?
DC 30V 5A
|
|
額定通電電流
|
5A
|
|
接點電壓的最大值
|
AC250V、DC30V
|
|
接點電流的最大值
|
5A
|
＊（）內為G6D-1A-ASI-AP時的材質。
|
接觸電阻＊1
|
100mΩ以下
|
|
動作時間
|
10ms以下
|
|
復位時間
|
5ms以下
|
|
絕緣電阻＊2
|
1,000MΩ以上
|
|
耐壓
|
線圈與接點間
|
AC3,000V 50/60Hz 1min
|
|
同極接點間
|
AC750V 50/60Hz 1min
|
耐沖擊電壓
(線圈與接點間)
|
6kV（1.2×50μs）
|
|
振動
|
耐久
|
10～55～10Hz 單振幅0.75mm（雙1.5mm）
|
|
誤動作
|
10～55～10Hz 單振幅0.75mm（雙1.5mm）
|
|
沖擊
|
耐久
|
1,000m/S2
|
|
誤動作
|
100m/S2
|
|
壽命
|
機械
|
2,000萬次以上
（開關頻率18,000次/h）
|
|
電氣
|
AC250V 5A（電阻負載）7萬次以上
DC30V 5A（電阻負載）7萬次以上
AC250V 2A（電阻負載）30萬次以上
DC30V 2A（電阻負載）30萬次以上
（開關頻率1,800次/h）
|
|
故障率P水準（參考值＊3）
|
DC5V 10mA
（DC5V 1mA）＊4
|
|
使用環境溫度
|
-25～+70℃
(無結冰、無凝露)
|
|
使用環境濕度
|
5～85％RH
|
|
重量
|
約3g
|
|
注.上述數據為初期值。
|
|
*1.測量條件：根據電壓下降法，在DC5V 1A的 條件下。
|
|
*2.測量條件：用DC500V兆歐表測量，位置與測 量耐壓時相同。
|
|
*3.此值為開關頻率在120次/min時的值。
|
|
*4.（）內為G6D-1A-ASI-AP時的值。
|
