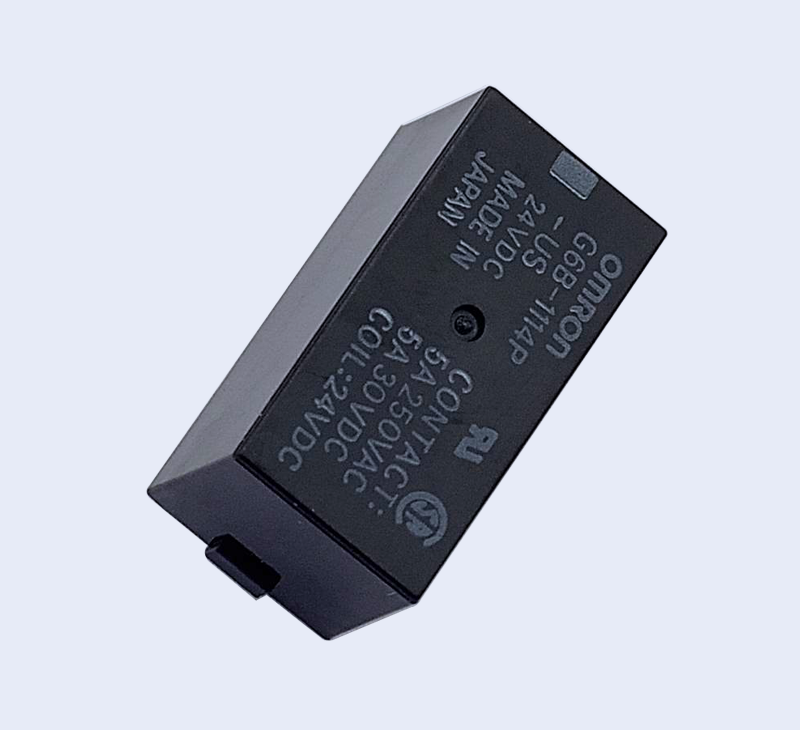

G6B 功率繼電器
高容量、高耐壓、密封構造，小型1a接點5A（8A）、1a1b、2a、2b接點5A的功率繼電器
? 消耗電力98mW的高靈敏度。（G6B-1114P-US、G6B-1174P-US）
? 耐電壓為線圈接點間AC3,000V（耐沖擊電壓6kV）的高絕緣型
? 為了對應自動化生產線，備有桿狀包裝
? 標準品取得UL508、CSA認證。另外還有SEV認證品
? 備有適用于感性負載、容量負載等發生沖擊電流的負載的FD接點（AgSnln）型。
? 備有超聲波清洗型。
? 備有動作顯示燈+浪涌吸收二極管內藏型。
? 備有2極型。
| 標準型(UL規格、CSA規格認證型) |
|
標準型(Ag合金(無Cd材料)) | AgSnIn接點型 | 最小包裝單位 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 線圈額定電壓(V) | 型號 | 線圈額定電壓(V) | ||||||||||
|
1 極 |
單穩型 |
1a接點 (標準型) |
G6B-1114P-US | DC5、6、12、24 | G6B-1114P-FD-US | DC5、6、12、24 | 100個/托盤 | ||||||
| DC5、6、12、24 | |||||||||||||
|
1a接點 (高容量型) |
G6B-1174P-US | DC5、6、12、24 | G6B-1174P-FD-US | DC5、6、12、24 | 20個/桿裝 | ||||||||
| DC5、6、12 | |||||||||||||
| DC24 | |||||||||||||
| 1繞組閉鎖型 |
1a接點 (標準型) |
G6BU-1114P-US | DC5、6、12、24 | G6BU-1114P-FD-US | DC5、6、12、24 | 100個/托盤 | |||||||
| 2繞組閉鎖型 |
1a接點 (標準型) |
G6BK-1114P-US | DC5、6、12 | G6BK-1114P-FD-US | DC5、6、12 | ||||||||
| DC24 | DC24 | ||||||||||||
| 單穩型 |
1a接點 高容量動作 顯示燈+二 極管內藏型 |
G6B-1177P-ND-US | DC5、12、24 | G6B-1177P-FD-ND-US | DC5、12、24 | 20個/桿裝 | |||||||
| 2極 | 單穩型 |
1a1b接點 (標準型) |
G6B-2114P-US | DC5、6、12、24 | G6B-2114P-FD-US | DC5、6、12、24 | 100個/托盤 | ||||||
|
2a接點 (標準型) |
G6B-2214P-US | DC5、6、12、24 | G6B-2214P-FD-US | DC5、6、12、24 | |||||||||
|
2b接點 (標準型) |
G6B-2014P-US | DC5、6、12、24 | G6B-2014P-FD-US | DC5、6、12、24 | |||||||||
| 注. | AgSnIn接點型、電源電流和感性負載，接點不粗糙且耐溶性優良。 |
| ● 超聲波清洗對應型 |
|
標準型(Ag合金(無Cd材料)) | AgSnIn接點型 | 最小包裝單位 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 線圈額定電壓(V) | 型號 | 線圈額定電壓(V) | ||||||||||
| 1極 | 單穩型 |
1a接點 (標準型) |
G6B-1114P-US-U | DC5、6、12、24 | G6B-1114P-FD-US | DC5、6、12、24 | 100個/托盤 | ||||||
| 1繞組閉鎖型 |
1a接點 (標準型) |
G6BU-1114P-US-U | DC5、6、12、24 | ------- | ------- | ||||||||
| 2繞組閉鎖型 |
1a接點 (標準型) |
G6BK-1114P-US-U | DC5、6、12、24 | G6BK-1114P-FD-US | DC5、6、12、24 | ||||||||
| 2極 | 單穩型 |
1a1b接點 (標準型) |
G6B-2114P-US-U | DC5、6、12、24 | G6B-2114P-FD-US-U | DC5、6、12、24 | |||||||
|
2a接點 (標準型) |
G6B-2214P-US-U | DC5、6、12、24 | G6B-2214P-FD-US-U | DC5、6、12、24 | |||||||||
|
2b接點 (標準型) |
G6B-2014P-US-U | DC5、6、12、24 | G6B-2014P-FD-US-U | DC5、6、12、24 | |||||||||
| 注. | 訂購時，請注明線圈額定電壓（V）。 |
| 例： | G6B-1114P-US DC5 |
| 此外，交付時的包裝標記及標注的電壓規格為□□VDC。 |
| ● 接線插座（另售） |
| 繼電器型號 | 適用插座 | 最小包裝單位 |
|---|---|---|
|
G6B-1114P(-FD)-US-P6B G6B-1174P(-FD)-US-P6B G6B-1177P(-FD)-ND-US-P6B G6BU-1114P-US-P6B |
P6B-04P | 20個 |
| G6BK-1114P-US-P6B | P6B-06P | |
|
G6B-2114P-US-P6B G6B-2214P-US-P6B G6B-2014P-US-P6B |
P6B-26P | |
| 脫卸配件 | P6B-Y1 | |
| 保持帶 | P6B-C2 | 1個 |
| 注1.將G6B-1174P-US與P6B-04P的插座組合使用時，由于插座的額定通電電流為5A，因此這時的額定值為5A。 |
| 2.P6B插座應使用專用繼電器G6B-□□□□P(-FD)-US-P6B。 |
| 3.P6B-C2的固定型套為G6B-1174P、與G6B-1177P的高度不同，因此不能使用此型號。 |
|
4.訂購標準型號，則為帶UL/CSA規格認證標記的產品。 |
| 額定值 |
| 操作線圈/1級單穩型（含有超聲波清洗對應型） |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 (mW) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | 5 | 40 | 125 |
70％ 以下 |
10％以上 |
160％ （at23℃） |
約200 | ||||
| 6 | 33.3 | 180 | |||||||||
| 12 | 16.7 | 720 | |||||||||
| 24 | 8.3 | 2.880 | |||||||||
| 操作線圈/2級單穩型（含有超聲波清洗對應型） |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 (mW) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | 5 | 50 | 83.3 |
80％ 以下 |
10％以上 |
140％ （at23℃） |
約300 | ||||
| 6 | 60 | 120 | |||||||||
| 12 | 25 | 480 | |||||||||
| 24 | 12.5 | 1,920 | |||||||||
| 注1.額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。 |
| 2.動作特性為線圈溫度在+23℃時的值。 |
| 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 操作線圈/1繞組閉鎖型（含有超聲波清洗對應型） |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
置位線圈 (mW) |
重置線圈 (mW) |
|||||||||||
| DC | 5 | 40 | 125 |
70％ 以下 |
10％以上 |
160％ （at23℃） |
200 | 200 | ||||
| 6 | 33.3 | 180 | ||||||||||
| 12 | 16.7 | 720 | ||||||||||
| 24 | 8.3 | 2.880 | ||||||||||
| 操作線圈/2繞組閉鎖型（含有超聲波清洗對應型） |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
置位電壓 (V) |
重置電壓 (V) |
最大容許電壓 (V) |
消耗功率 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 置位線圈 | 重置線圈 | 置位線圈 | 重置線圈 |
置位線圈 (mW) |
重置線圈 (mW) |
|||||||||
| DC | 5 | 56 | 56 | 89.2 | 89.2 | 70%以下 | 70％以下 |
130％ （at23℃） |
280 | 280 | ||||
| 6 | 46.8 | 46.8 | 128.5 | 128.5 | ||||||||||
| 12 | 23.3 | 23.3 | 515 | 515 | ||||||||||
| 24 | 11.7 | 11.7 | 2,060 | 2,060 | ||||||||||
| 操作線圈/動作表示型（耐助焊劑型不可水洗） |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 (mW) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | 5 | 43 | 116 | 70%以下 | 10%以下 |
130% (at23℃) |
約200 | ||||
| 12 | 19.7 | 610 | 約240 | ||||||||
| 24 | 11.3 | 2,120 | 約275 | ||||||||
| 注1.額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。 |
| 2.動作特性為線圈溫度在+23℃時的值。 |
| 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 開關部（接點部） |
|
G6B-1114P-US G6BU-1114P-US G6BK-1114P-US G6B-1114P-FD-US G6BU-1114P-FD-US G6BK-1114P-FD-US |
G6B-1174P-US G6B-1177P-ND-US G6B-1174P-FD-US G6B-1177P-FD-ND-US |
G6B-2114P-US G6B-2214P-US G6B-2014P-US G6B-2114P-FD-US G6B-2214P-FD-US G6B-2014P-FD-US |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 電阻負載 |
感性負載 （cosφ=0.4、L/R=7ms） |
電阻負載 |
感性負載 （cosφ=0.4、L/R=7ms） |
電阻負載 |
感性負載 （cosφ=0.4、L/R=7ms） |
|||||
| 接觸結構 | 單 | |||||||||
| 接點材質 | Ag合金(無Cd材料) | |||||||||
| 額定負載 |
AC250V 5A(3A) DC 30V 5A(3A) |
AC250V 2A(2A) DC 30V 2A(2A) |
AC250V 8A(5A) DC 30V 8A(5A) |
AC250V 2A(2A) DC 30V 2A(2A) |
AC250V 5A(3A) DC 30V 5A(3A) |
AC250V 1.5A(1.5A) DC 30V 1.5A(1.5A) |
||||
| 額定通電電流 | 5A(5A) | 8A(5A) | 5A(5A) | |||||||
| 接點電壓的最大值 | AC380V、DC125V | |||||||||
| 接點電流的最大值 | 5A(5A) | 8A(5A) | 5A(5A) | |||||||
| 注1.（）內的值為-FD的場合。 | |
|
2.感性負載 、電源負載請使用接點不粗糙的-FD型。 |
| ■ 性能 |
|
G6B-1114P-US G6B-1114P-FD-US G6B-1174P-US G6B-1174P-FD-US |
G6BU-1114P-US | G6BK-1114P-US | G6B-1177P(-FD)-ND-US |
G6B-2114P-US G6B-2214P-US G6B-2214P-FD-US G6B-2014P-US G6B-2014P-FD-US |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| 單穩型 | 1繞組閉鎖型 | 2繞組閉鎖型 |
動作顯示燈+浪涌吸收用 二極管內藏型 |
單穩型 | ||||||
| 接觸電阻＊1 | 30mΩ以下 | |||||||||
| 動作(置位)時間＊2 | 10ms以下(約3ms) | 10ms以下(約3ms) | 10ms以下(約4ms) | |||||||
| 復位(重置)時間＊2 | 10ms以下(約1ms) | 10ms以下(約3ms) | 10ms以下(約4ms) | 10ms以下(約2ms) | ||||||
| 最小置位脈沖寬度 | — | 15ms (at23℃) | — | |||||||
| 最小復位脈沖寬度 | — | 15ms (at23℃) | — | |||||||
| 絕緣電阻＊3 | 1,000M以上 | |||||||||
| 耐壓 | 線圈與接點間 | AC3,000V 50/60Hz 1min | AC2,000V 50/60Hz 1min | AC3,000V 50/60Hz 1min | ||||||
| 同極接點間 | AC1,000V 50/60Hz 1min | |||||||||
| 異極接點間 | — | AC2,000V 50/60Hz 1min | ||||||||
|
置位與復位 線圈間 |
— | AC250V 50/60Hz 1min | — | |||||||
|
耐沖擊電壓 （線圈接點間） |
6kV 1.2×50μs | 4.5kV 1.2×50μs | 6kV 1.2×50μs | |||||||
| 振動 | 耐久 | 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) | ||||||||
| 誤動作 | 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) | |||||||||
| 沖擊 | 耐久 | 1,000m/s2 | ||||||||
| 誤動作 | 100m/s2 | 300m/s2 | 100m/s2 | |||||||
| 壽命 | 機械 | 5,000萬次以上（開關頻率18,000次/h） | ||||||||
| 電氣 | 10萬次以上（額定負載 開關頻率1,800次/h） | |||||||||
|
故障率P水準 （參考值＊4） |
DC5V 10mA | |||||||||
| 使用環境溫度 | -25～+70℃(無結冰、無凝露) | |||||||||
| 使用環境濕度 | 5～85%RH | |||||||||
| 重量 | 約3.5～4.6g | 約3.5g | 約3.7g | 約5.4g | 約4.5g | |||||
| 注1.上述值為初始值 |
| 2.G6B-1177P(-FD)-ND為耐助焊劑型，不可以用水洗。 |
| *1.測量條件 ：根據電壓下降法，在DC5V 1A的條件下。 |
| *2.（）內為數值的實際值。 |
| *3.測量條件 ：用DC500V兆歐表測量與耐壓相同的項目。（但是，置位·重置線圈除外） |
| *4.此值為開關頻率在120次/min時的值。 |
|

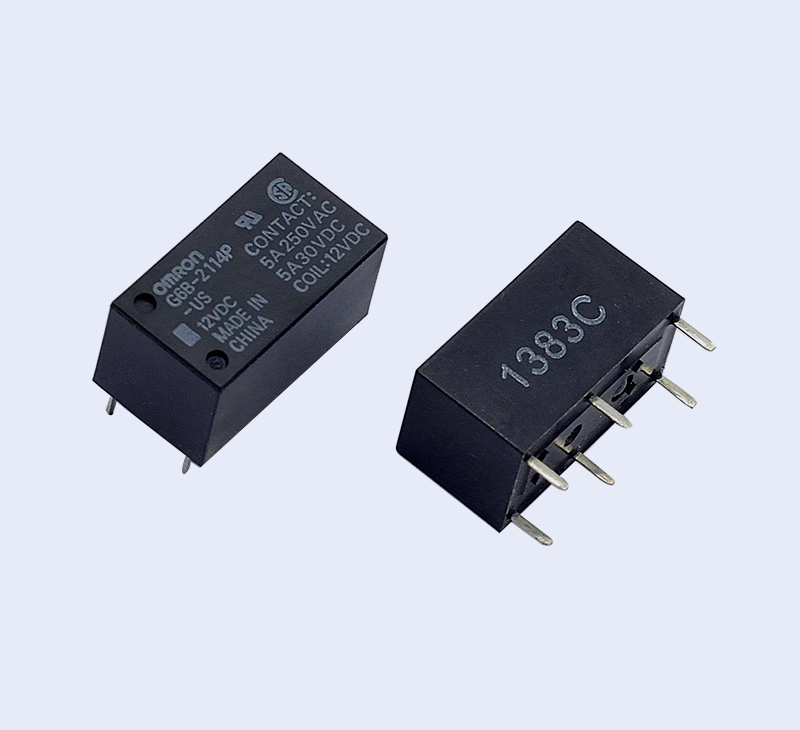

2極單穩型（1a1b,2a,2b接點） DPST-NC (2c), SPST-NO(1a)) G6B-2114P-US,G6B-2214P-US,G6B-2014P-US
|
||
|
||
|
||
|
1級1繞組閉鎖型用/單穩型用 P6B-04P
|
||
|
印刷基板加工尺寸 (Bottom View) 尺寸公差: ±0.1mm
|
||
|
1級2繞組閉鎖型用 P6B-06P
|
||
|
印刷基板加工尺寸 (Bottom View) 尺寸公差: ±0.1mm
|
||
|
2極插座用/2極單穩型用 P6B-26P
|
||
|
印刷基板加工尺寸 (Bottom View) 尺寸公差: ±0.1mm
|
||
|
