B3F-3000系列歐姆龍輕觸式開關

B3F 輕觸式開關 基板插入安裝型，6mm方形、12mm方形及橫向操作型、鍍金接點、徑向帶裝型等，品種齊全 ? 實現輕快的按觸感及高壽命 ? 備有可用于通用的徑向帶狀部件插入機的帶狀規格 ? 備有可以在長時間內保持穩定接觸和絕緣的鍍金型。 ? 凸型頂塊上可以安裝鍵頂(B32系列)。 B3F 基板插入安裝型，6mm方形、12mm方形及橫向操作型、鍍金接點、
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項

種類
6mm方形

型號 接點材質 柱塞的種類 高度 動作力 柱塞顏色 袋裝
無接地端子 最小包裝單位 有接地端子 最小包裝單位
標準型
B3F-1000系列 		鍍銀 （平型）
 4.3mm 0.98N {100gf} 象牙色 B3F-1000 100個 B3F-1100 100個
1.47N {150gf} 黃 B3F-1002 B3F-1102
2.55N {260gf} 橙 B3F-1005 B3F-1105
4.9N {500gf} 紅 B3F-1006 -
5.0mm 0.98N {100gf} 黑 B3F-1020 B3F-1120
1.47N {150gf} 灰 B3F-1022 B3F-1122
2.55N {260gf} 粉紅 B3F-1025 B3F-1125
4.9N {500gf} 藍 B3F-1026 -
5.0mm (7.5mm節距) 0.98N {100gf} 黑 - B3F-1110
7.0mm 0.98N {100gf} 黑 B3F-1060 -
1.47N {150gf} 黃 B3F-1062 -
9.5mm 0.98N {100gf} 黑 B3F-1070 -
1.47N {150gf} 黃 B3F-1072 -
2.55N {260gf} 橙 B3F-1075 -
凸型
 7.3mm 0.98N {100gf} 象牙色 B3F-1050 B3F-1150
1.47N {150gf} 黃 B3F-1052 B3F-1152
2.55N {260gf} 橙 B3F-1055 B3F-1155
4.9N {500gf} 紅 B3F-1056 -

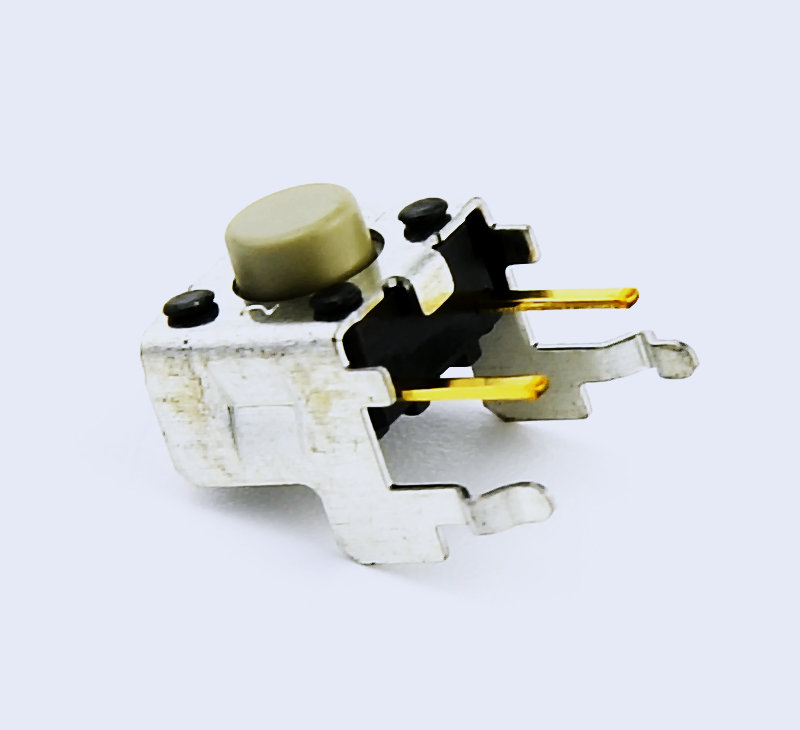

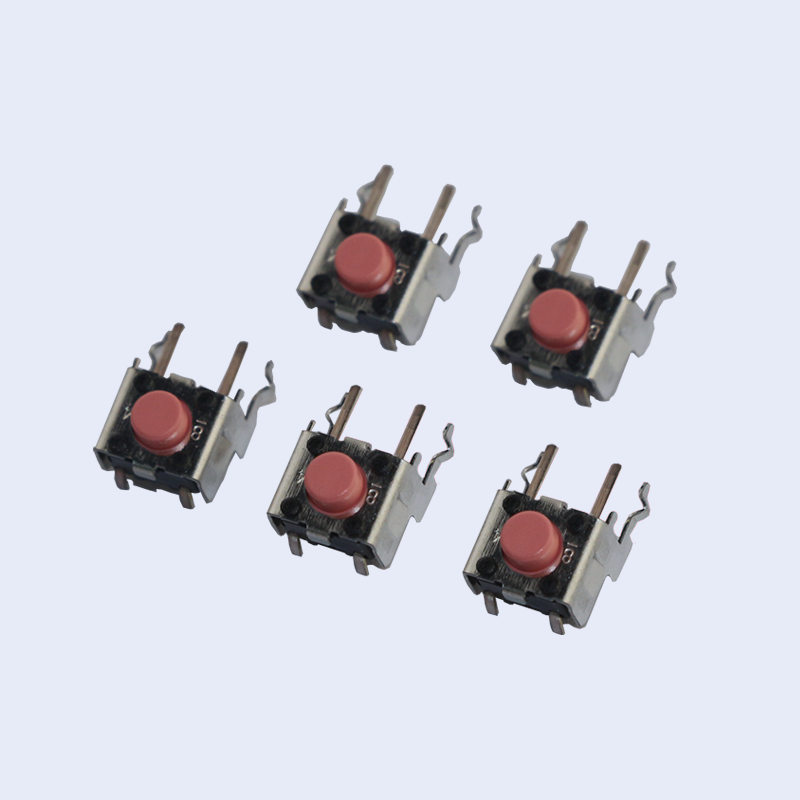

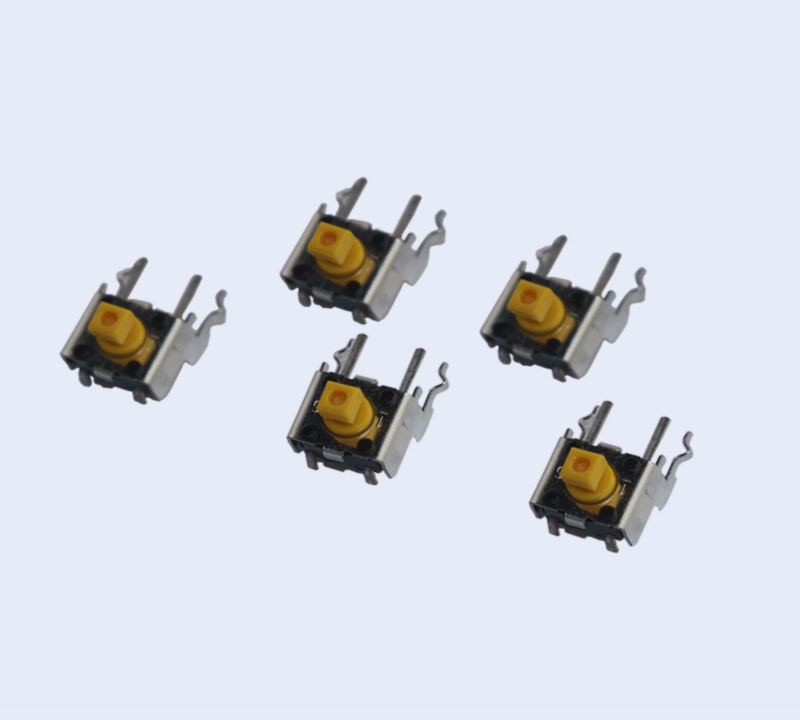

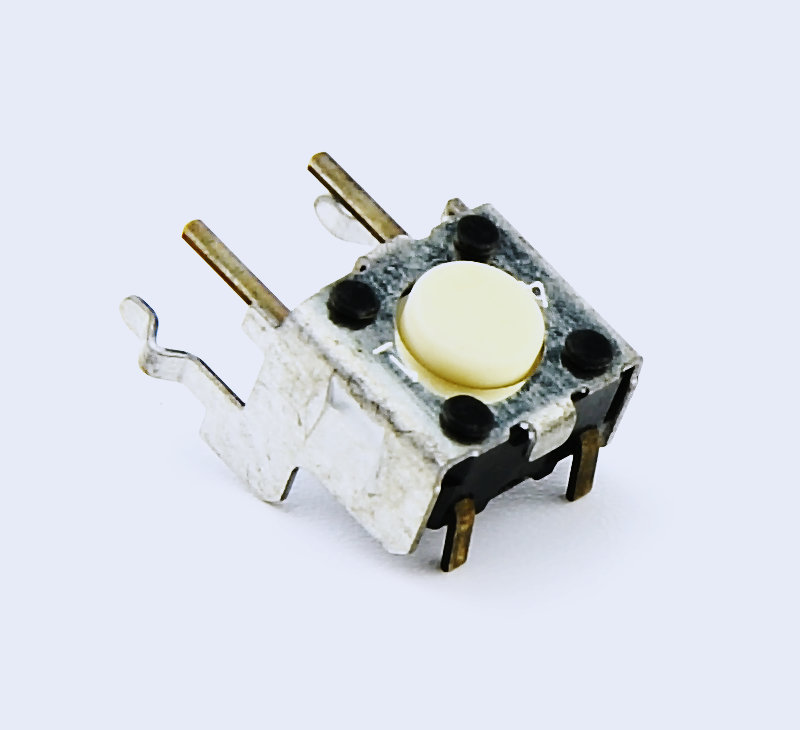

橫向操作型
B3F-3000系列 		鍍銀 平型
 3.15mm 0.98N {100gf} 象牙色 - B3F-3100
1.47N {150gf} 黃 - B3F-3102
2.55N {260gf} 橙 - B3F-3105
3.85mm 0.98N {100gf} 黑 - B3F-3120
1.47N {150gf} 灰 - B3F-3122
2.55N {260gf} 粉紅 - B3F-3125
凸型
 6.15mm 0.98N {100gf} 象牙色 - B3F-3150
1.47N {150gf} 黃 - B3F-3152
2.55N {260gf} 橙 - B3F-3155
高可靠型
鍍金型
B3F-1000-G系列 		鍍金 平型
 4.3mm 1.76N {180gf} 黃 B3F-1002-G B3F-1102-G
5.0mm 灰 B3F-1022-G B3F-1122-G
7.0mm 黃 B3F-1062-G
(見備注) 		-
9.5mm 黃 B3F-1072-G
(見備注) 		-
高可靠型
鍍金型
橫向操作型
B3F-3000-G系列 		凸型
 7.3mm 黃 B3F-1052-G -
平型
 3.85mm 灰 - B3F-3122-G
(見備注)
注.訂購數量必須為100個的整數倍。

12mm方形
型號 接點材質 柱塞的種類
(或LED顏色) 		高度 動作力 柱塞顏色 袋裝(100個開關為單位)
無接地端子 最小包裝單位 有接地端子 最小包裝單位
標準型
B3F-4000系列 		鍍銀 平型 4.3mm 1.27N {130gf} 象牙色 B3F-4000 100個 B3F-4100 100個
2.55N {260gf} 黃 B3F-4005 B3F-4105
凸型 7.3mm 1.27N {130gf} 象牙色 B3F-4050 B3F-4150
2.55N {260gf} 黃 B3F-4055 B3F-4155
長壽型
B3F-5000系列 		鍍銀 平型 4.3mm 1.27N {130gf} 藍 B3F-5000 B3F-5100
凸型 7.3mm 藍 B3F-5050 B3F-5150
高信賴型
鍍金型
B3F-5001系列 		鍍金 平型 4.3mm 1.27N {130gf} 藍 B3F-5001 B3F-5101
凸型 7.3mm 藍 B3F-5051 B3F-5151
注.訂購數量必須為100個的整數倍。

6mm方形柱塞型(壓花帶裝規格)





					型號


					接點材質


					柱塞的種類


					高度


					動作力


					柱塞顏色


					徑向帶裝






					無接地端子


					最小包裝單位


					有接地端子


					最小包裝單位






					柱塞型

B3F-6000系列


					鍍銀


					平型


					4.3mm


					0.98N {100gf}


					象牙色


					B3F-6000


					1,000個


					B3F-6100


					1,000個






					1.47N {150gf}


					黃


					B3F-6002


					B3F-6102








						5.0mm






						0.98N {100gf}




					黑


					B3F-6020


					B3F-6120








						1.47N {150gf}




					灰


					B3F-6022


					B3F-6122








						凸型






						7.3mm










		 額定值/性能






						額定值（阻性負載）


						DC3～24V 1～50mA（B3F-G系列：DC3V～24V 100μA～50mA）






						最小適用負載（參考值）


						DC1V 10μA






						使用環境溫度


						-25～+70℃，60％RH以下（無結冰、無凝露）






						使用環境濕度


						35～85%RH（+5～+35℃）






						接點結構


						1a常開接點






						接觸電阻（初始值）


						100mΩ以下






						絕緣電阻


						100MΩ以上（DC250V絕緣電阻計）






						耐電壓


						AC500V 50/60Hz 1min






						震蕩時間


						5ms以下






						振動


						誤動作：頻率10～55Hz 雙振幅1.5mm






						沖擊


						耐久：最大1,000m/s2

誤動作：100m/s2






						壽命


						B3F-1000, B3F-3000, B3F-6000:

1,000,000次以上(OF: 0.98N {100gf}) (B3F-1070: 500,000次以上)

300,000次以上(OF: 1.47N {150gf})

100,000次以上(OF: 2.55N {260gf})

50,000次以上(OF: 4.9N {500gf})



B3F-4000:

3,000,000次以上(OF: 1.27N {130gf})

1,000,000次以上(OF: 2.55N {260gf})



B3F-5000/5001:

10,000,000次以上



B3F-G:

300,000次以上








重量


						6mm方形：約0.25g

12mm方形：約0.85g（標準數值）

開孔形：約0.25g






						保護結構


						IEC IP00






						清洗


						不可



























									外形尺寸

(單位：mm)








														注.


														BOTTOM VIEW 中"OMRON"的標識在正常狀態下（見右圖），端子編號如右圖。（橫壓型和徑向型除外）


														Bottom View














									6mm方形






									標準型、平型（無接地端子）






									B3F-1000, B3F-1002, B3F-1005, B3F-1006

B3F-1020 (見備注), B3F-1022 (見備注),

B3F-1025 (見備注), B3F-1026 (見備注)

B3F-1002-G, B3F-1022-G (見備注)






									B3F:Dimensions1






									注：B3F-1020、B3F-1022、B3F-1025、B3F-1026、B3F-1022-G高度在5±0.2mm































標準型、平型（有接地端子、間距6.5mm）






									B3F-1100, B3F-1102, B3F-1105

B3F-1120 (見備注), B3F-1122 (見備注)

B3F-1125 (見備注)

B3F-1102-G, B3F-1122-G (見備注)






									B3F:Dimensions2






									注：B3F-1120、B3F-1122、B3F-1125、B3F-1122-G高度在5±0.2mm































標準型、平型（有接地端子、間距7.5mm）






									B3F-1110






									B3F:Dimensions3



























標準型、平型（無接地端子）






									B3F-1060, B3F-1062, B3F-1062-G






									B3F:Dimensions4






注. 上述外形尺寸圖中，未注公差為±0.4mm。開關本體上沒有標明端子編號。

























標準型、平型（無接地端子）






									B3F-1070, B3F-1072, B3F-1075, B3F-1072-G






									B3F:Dimensions5































標準型、凸型（無接地端子）






									B3F-1050, B3F-1052

B3F-1055, B3F-1056

B3F-1052-G






									B3F:Dimensions6































標準型、凸型（有接地端子）






									B3F-1150, B3F-1152, B3F-1155






									B3F:Dimensions7































橫向操作型、平型






									B3F-3100, B3F-3102, B3F-3105






									B3F:Dimensions8































橫向操作型、平型(高度3.85m)






									B3F-3120, B3F-3122, B3F-3125, B3F-3122-G






									B3F:Dimensions9































橫向操作型、凸型






									B3F-3150, B3F-3152, B3F-3155






									B3F:Dimensions10





























									12mm方形






									標準型、長壽命型、高信賴型

平型（無接地端子）






									B3F-4000, B3F-4005,

B3F-5000, B3F-5001






									B3F:Dimensions11































標準型、長壽命型、高信賴型

平型（有接地端子）






									B3F-4100, B3F-4105,

B3F-5100, B3F-5101






									B3F:Dimensions12































標準型、長壽命型、高信賴型

凸型（無接地端子）






									B3F-4050, B3F-4055,

B3F-5050, B3F-5051






									B3F:Dimensions13































標準型、長壽命型、高信賴型

凸型（有接地端子）






									B3F-4150, B3F-4155,

B3F-5150, B3F-5151






									B3F:Dimensions14





























									注.1


									BOTTOM VIEW 中"OMRON"的標識在正常狀態下（見右圖），端子編號如右圖。

















6mm方形柱塞型（袋裝規格）






									平型(無接地端子)






									B3F-6000, B3F-6002






									B3F:Dimensions15






									注.帶子的方向隨機為A面或B面































平型(有接地端子)






									B3F-6100, B3F-6102






									B3F:Dimensions16































平型(無接地端子)






									B3F-6020, B3F-6022






									B3F:Dimensions17






									注.帶子的方向隨機為A面或B面































平型（有接地端子）






									B3F-6120, B3F-6122






									B3F:Dimensions18































凸型（無接地端子）






									B3F-6050, B3F-6052






									B3F:Dimensions19






									注.帶子的方向隨機為A面或B面































凸型（有接地端子）






									B3F-6150, B3F-6152






									B3F:Dimensions20



















動作特性





















										動作力

(OF)

















										項目










					B3F-1000, B3F-3000, B3F-6000


					B3F-4000, B3F-5000


					B3F-G






					0.98N


					1.47N


					2.55N


					4.9N


					1.27N


					2.55N


					1.76N






					B3F-1  0

B3F-3  0

B3F-6  0


					B3F-1  2

B3F-3  2

B3F-6  2


					B3F-1  5

B3F-3  5


					B3F

-10  6


					B3F-4  0

B3F-5  0

B3F-5  1


					B3F

-4   5


					B3F-12-G

B3F-32-G






					動作力

(OF)


					0.98±0.29N

{100±30gf}


					1.47±0.49N

{150±50gf}


					2.55±0.69N

{260±70gf}


					4.9±1.47N

{500±150gf}


					1.27±0.49N

{130±50gf}


					2.55±0.69N

{260±70gf}


					1.76±0.49N

{180±50gf}






					回復力

(RF)


					最小0.2N

{20gf}


					最小0.49N

{50gf}


					最小0.49N

{50gf}


					最小0.7N

{70gf}


					最小0.29N

{30gf}


					最小0.49N

{50gf}


					最小0.49N

{50gf}






					預行程(PT)











									0.25


									+0.2


									mm






									-0.1

















									0.3


									+0.2


									mm






									-0.1

















									0.25


									+0.2


									mm






									-0.1






































  •
